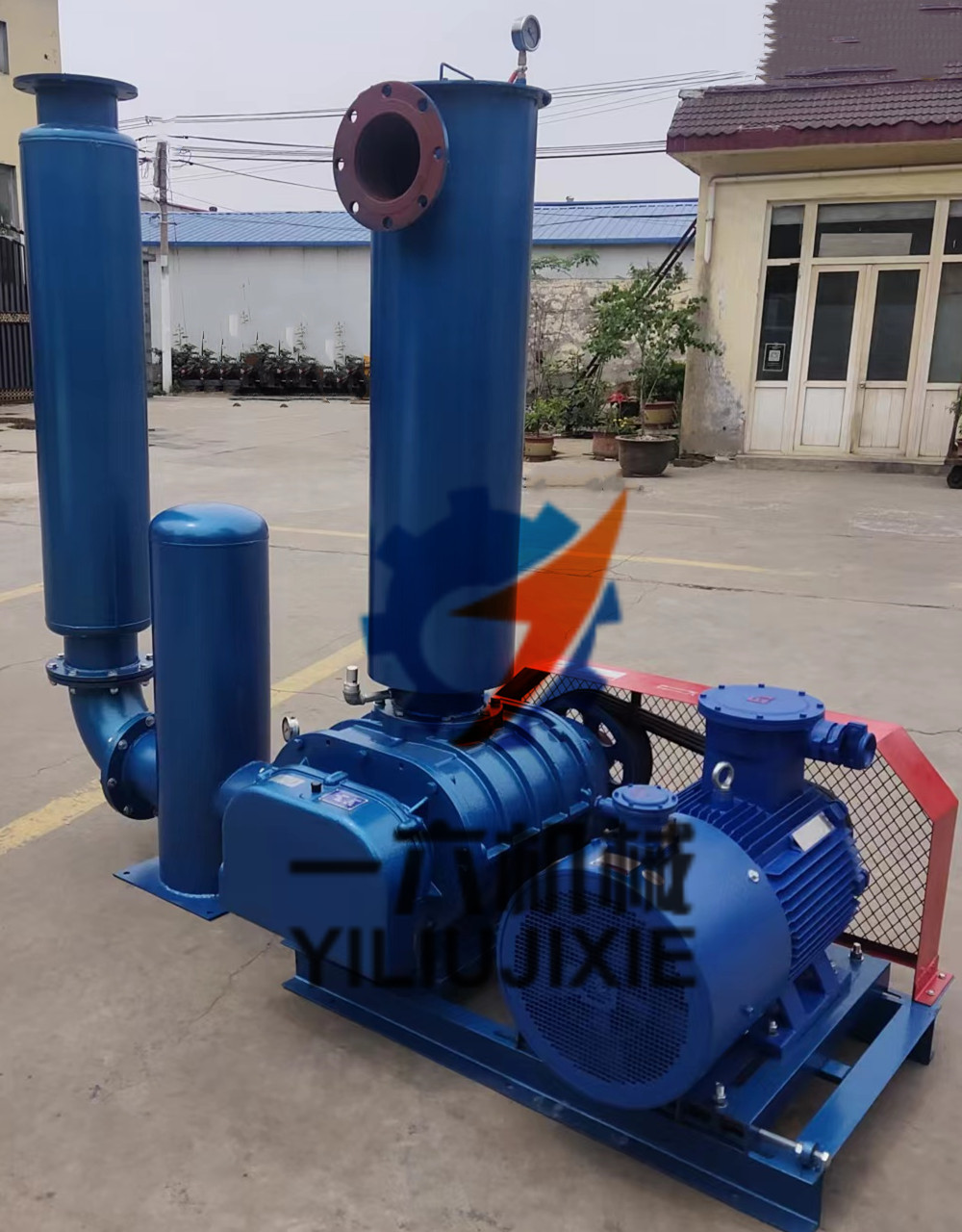

一六機械給大家介紹一下羅茨真空泵的結構與傳動方式

羅茨真空泵泵體的布局結構決定了泵的整體結構。目前國內外旋轉真空泵總體結構大致有三種：

一.立式結構真空羅茨鼓風機：

  立式結構進入、排氣口可水平放置，使管路組裝和連接方式更容易。但由于該泵重心高，高速發展運行中穩定性差，這種類型的企業主要用于小型泵。

二.臥式結構真空羅茨鼓風機：

  進氣口在上部，排氣口在下部。在某些情況下，排氣口可以從水平方向連接，以便于通過管道安裝和連接真空管理系統。也就是說，進氣方向和排氣動作方向之間的相互作用垂直。此時，排氣口可以直接從左或右打開，除排氣管的一端外，另一端與閉塞或旁通閥連接。該泵結構重心低，在高速經濟運行活動期間，企業具有良好的穩定性。通常，大中型泵用于這種社會結構。

三.垂直于水平面安裝的真空型：

  羅茨鼓風機泵的兩個轉子軸均安裝成垂直于水平面。該結構組裝間隙容易控制，轉子容易組裝，泵占地面積小。但泵重心高，齒輪拆裝不便，潤滑機構相對復雜。

真空羅茨鼓風機(羅茨真空泵)的傳動方式

①羅茨真空泵的兩個轉子通過一對高精度齒輪相對同步運行。

②驅動軸通過聯軸器與電機連接。

傳動結構有兩種：

  一種是電機和齒輪在轉子的同一側，從動轉子由電機端部的齒輪直接驅動，因此驅動轉子軸的扭轉變形較小。由于驅動軸扭曲變形大，兩轉子間的間隙不變化，轉子間的間隙作用均勻。這種傳動方式的缺點是：a.驅動軸有三個軸承，泵難以加工和組裝，齒輪拆卸和調整不便；b.整體結構不均勻，泵重心偏向電機和齒輪箱一側。

  另一種是安裝在轉子兩側的電機和變速器。這種形式使羅茨真空泵的整體結構對稱，但驅動軸的扭轉變形比較大。軸必須有足夠的剛性，軸與轉子之間的連接必須緊密，以便在轉子運行中保證均勻的間隙。這種結構容易拆裝，因此應用廣泛。
